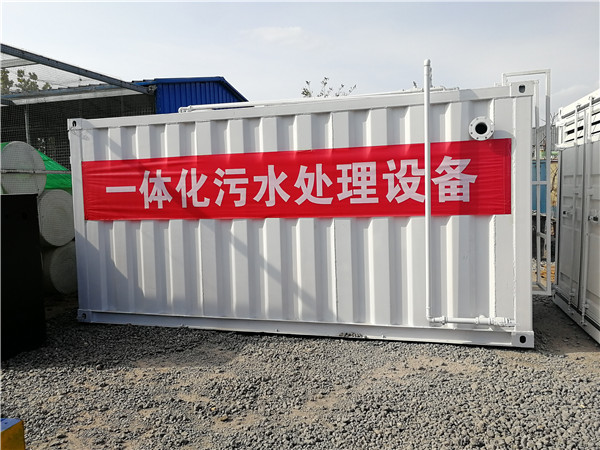

一體化MBR污水處理設備是一體化污水處理設備、將一沉池、I、II級接觸氧化池、mbr膜池、污泥池集中一體的設備，并在I、II級接觸氧化池中進行鼓風曝氣，使接觸氧化法和活性污泥法有效的結合起來，同時具備兩者的優點，并克服兩者的缺點，使污水處理水平進一步提高。

一背景技術

目前，水污染處理已被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，為使污水排放達到相應的指標，以達到保護環境和水資源循環利用的目的，需要將工業污水和生活污水進行一系列的水污染處理程序，同時，水污染處理也越來越多地走進尋常百姓的日常生活。在目前現有水污染處理中，水污染處理廠其一般占地面積較大，從其根本上來講是由于其處理池面積大，同時還由于各個設備之間的連接分散，導致上述問題的存在，同時，現有污水處理設備的布置還導致人員巡查難度大、管錢布置分散，從而導致企業投入成本的加大，再者，目前水污染處理中由于處理程序復雜，很多企業因此并不是很重視水污染處理的結果，導致污水處理質量不高，排放至環境中導致污染環境問題的處理，因此，有必要對上述問題予以解決。

二、技術方案

一體化MBR污水處理設備的目的在于克服現有技術的不足，適應現實需要，提供一種結構緊湊、適合中小企業使用、投入成本少的一體化MBR污水處理設備。

為了實現一體化MBR污水處理設備的目的，一體化MBR污水處理設備所采用的技術方案為：

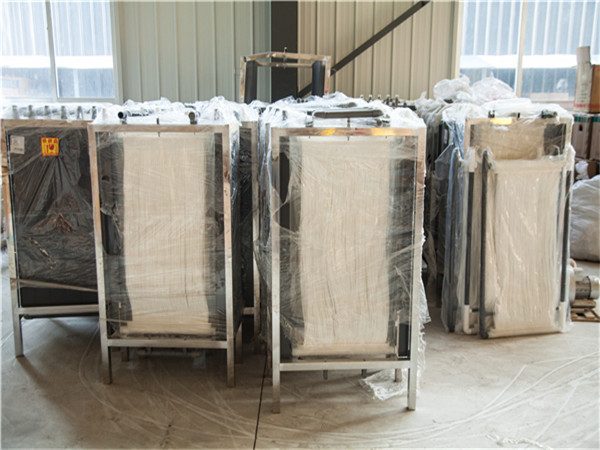

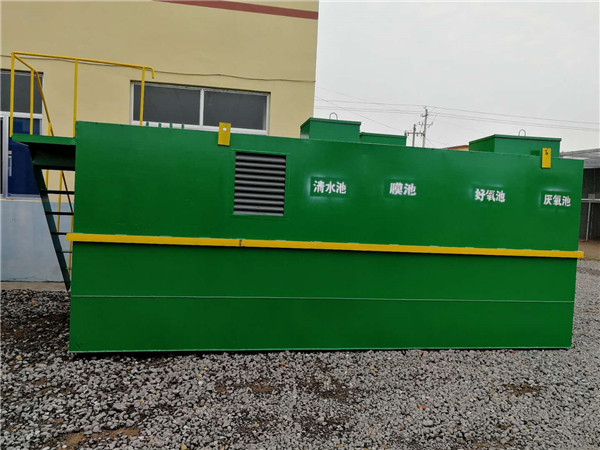

設計一種一體化MBR污水處理設備，包括呈“口”字形設置的圍堰、對應設置于圍堰底部的底面板;在所述圍堰內由左至右依次設置有電器安裝室、MBR處理池、兼氧池、清水池，在所述MBR處理池的底部設置有曝氣器，并在所述MBR處理池內、曝氣器的上方還設置有MBR膜組件;還包括一定數量的填料，所述填料呈矩陣排列設置于所述兼氧池內;

還包括與所述曝氣器的進氣口對應連通的第一風機，以及與所述MBR膜組件上的曝氣管的進氣口對應連通的第二風機;還包括與所述MBR膜組件上的集水管的出水口對應連通的第一抽水泵，所述第一抽水泵的出水口經由管道還與所述MBR處理池對應連通;還包括設置于所述清水池中的抽液管，所述抽液管經由第二抽水泵與所述兼氧池對應連通;所述兼氧池還與所述MBR處理池對應連通;還包括設置于所述電器安裝室內的加藥桶、與所述加藥桶對應連通的加藥管，所述加藥管經由加藥泵與所述MBR處理池對應連通。

進一步的，所述第一抽水泵、第二抽水泵、第一風機、第二風機均設置于所述電器安裝室內。進一步的，所述第一風機、第二風機均為回轉式鼓風機。進一步的，在所述圍堰的側部還設置有走道平臺，所述走道平臺的平面與所述圍堰最上端的高度差為80cm,且所述走道平臺位于所述圍堰最上端的下方。

進一步的，還包括樓梯，所述樓梯設置于所述圍堰的側部，且所述樓梯的頂部設置于所述走道平臺的端部，所述樓梯的底部設置于所述圍堰的底部。進一步的，還包括設置于所述電器安裝室內的控制柜，用于控制所述第一抽水泵、第二抽水泵、第一風機、第二風機、加藥泵的控制開關均設置于所述控制柜內。進一步的，在所述電器安裝室內還設置有與所述清水池對應連通的反沖洗水泵。

進一步的，所述電器安裝室與MBR處理池之間、MBR處理池與兼氧池之間、兼氧池與清水池之間均由隔板隔離。進一步的，所述圍堰、隔板、底面板均由碳鋼或不銹鋼板制成。

進一步的，所述圍堰、隔板、低面板一體化構成。

三、主要的組成部分:

一體化MBR污水處理設備主要組成部分如下：

1、水解酸化池;

2、接觸氧化池;

3、雜質沉淀池;

4、消毒處理;

5、污泥好氧消化池。

詳細介紹如下：

1、水解酸化池

該工藝主要處理的就是對污水處理前進行預處理，將水中的廢水進行一定的厭氧發酵，將污水的可生化性提高，這是對污水處理前比較重要的步驟，可以直接影響后期的污水處理的效率和處理時間，可以最大程度的提高污水處理的效率和減少消耗。

2、接觸氧化池

氧化池根據水處理的污染程度不同分為好幾個等級，普通型和加強型。一般根據處理的時間進行判斷。處理時間不大于四個小時就使用普通型的氧化池，處理時間在4-6小時之間的使用加強型的氧化池。主要是使用水解酸化池出水自流至接觸氧化池進行生化處理。原污水中大部分有機物在此得到降解和凈化，好氧菌以填料為載體，利用污水中的有機物為食料，將污水中的有機物分解成無機鹽類，從而達到凈化目的。好氧菌的生存，必須有足夠的氧氣，即污水中有足夠的溶解氧，以達到生化處理的目的。好氧池空氣由風機提供，池內采用新型彈性立體填料，該填料表面積比大、使用壽命長、易掛膜、耐腐蝕，池底采用旋混式曝氣器，使溶解氧的轉移率高，同時有重量輕、不老化、不易堵塞、使用壽命長等優點。接觸池氣水比在12:1左右。(0.5-5m/h接觸池為二級)

3、mbr沉淀池

污水經過生物接觸氧化池處理后出水自流進入mbr沉淀池，進一步沉淀去除脫落的生物膜和部份有機及無機小顆粒，沉淀池是根據重力作用的原理，當含有懸浮物的污水從下往上流動時，由重力作用，將物質沉淀下來。沉淀池上部設可調出水堰，以調節出水水位;下部設錐形沉淀區和污泥氣體裝置，氣源由風機提供，污泥采用氣提方式輸送至污泥好氧消化池。

4、消毒處理

消毒池按規范標準為30分鐘，若是醫院污水，消毒池增加停留時間至1-1、5小時。我公司采用二氧化氯消毒裝置，消毒池與消毒裝置能根據出水量大小不斷改變加藥量，達到多出水多加藥，少出水少加藥的目的，需要其它裝置可另行配制。(如用于工業污水，消毒池與消毒裝置可以不要。)

5、污泥好氧消化池

沉淀池所排放剩余污泥在池中進行好氧消化穩定處理，以減少污泥的體積和提高污泥的穩定性。好氧消化后的污泥量較少，清理時可用吸糞車從污泥池的檢查孔伸到污泥池底部進行抽吸后外運即可(半年清理一次)。污泥好氧消化池上部設上清液回流裝置，使上清液溢流至水解酸化池。

四、突出優點

1、一體化MBR污水處理設備通過將電器安裝室、MBR處理池、兼氧池、清水池依次設置，與現有技術相比，節省了設備間的占用面積，同時，簡化了管道布置，在一定程度上節省了企業的成本投入，同時也便于人員的實時查看;其次通過本設計在污水處理中也能夠提高污水的處理凈化能力，使其達到污水排放標準。

2、一體化MBR污水處理設備通過所設計的電器安裝室，可以將相應的電器設備和控制設備放在其內，使其避免風吹日曬的問題，提高其使用壽命。

3、本設計結構緊湊、外觀美觀、便于生產制造，尤其適合中小企業的使用。

4、一體化MBR污水處理設備還具有其他優點，將在實施例中同所對應的結構一并提出。
