醫院污水處理設備工藝設計說明，下面我們以160m3/d醫院污水處理設備為例，來詳細介紹一下！

一、主要設計參數:

1、處理水量:

工程設計規模為:按160m3/d設計,按24h,小時處理量為6.7m3/h。

2、工程概況:

污水處理水源為醫院廢水,經過院區內的排水管匯集經過化糞池后進入醫院污水處理設備。

3、設計水質:

本設計進水水質如下:

CODcr:200-800mg/L;BOD :100-400mg/L;SS:150-300mg/L;NH -N≤50mg/L;

4、排放標準:

污水處理后需滿足《醫療污染物排放標準》(DB37/596-2020)表1二級標準;

5、設計依據:

《醫療機構水污染物排放標準》(GB18466-2005)

《醫療污染物排放標準》(DB37/596-2020)

Ⅰ《中華人民共和國水污染防治法》,2008年6月1日實施

Ⅱ《城鎮污水處理廠水污染物排放標準》(GB18918-2002)

Ⅲ《室外排水設計規范》GB 50014-2006

Ⅳ《建筑給水排水設計規范》GB 50015-2003

國家現行的建設項目環境保護設計規定。

二、工藝流程:

三、安裝施工總說明

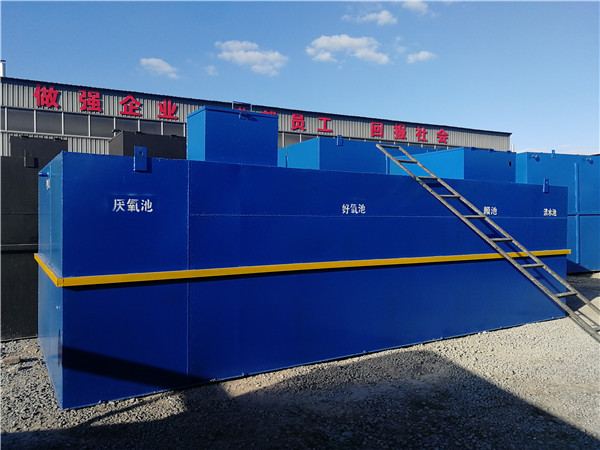

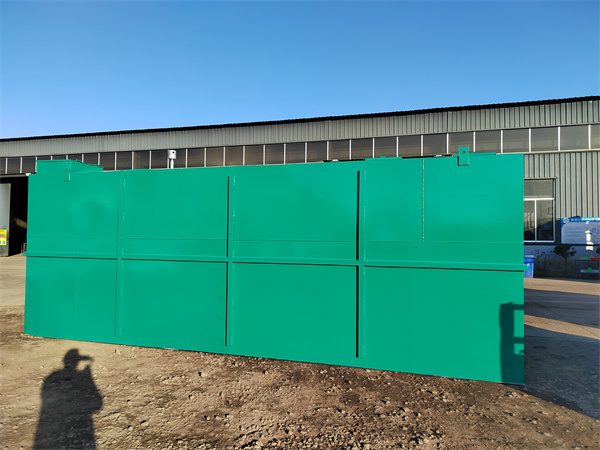

醫院污水處理設備

1、本設計中標高單位以米計,其他尺寸均以毫米計(標注者除外),所注標高均為相對標高。

2、圖中管線標高除特殊注明外,均為管中心標高。

3、管道材料:

污水管、污泥管、曝氣管:污水站內(壓力)明裝污水管道均采用焊接鋼管或者同規格的UPVC管。 自來水管、中水管道、加藥管:采用UPVC管

4、管道接口:

鋼管除圖示法蘭連接外,其它采用焊接，塑料管道采用膠接，在可能經常檢修的管道附件前(或后)及支管的閥門前(或后),應裝活接頭以利于檢修,設計圖中未標明具體位置及數量。

5、管道架設:

應設置托、支、吊和架,現場安裝確定作法詳03S402《室內管道支架及吊架》進行。

6、池體驗收:

所有水池施工完畢,進行設備安裝前應進行水池滿水試驗,水達設計水位后72小時,測每24小時的滲水量不大于0.12池壁外僅允許有輕微濕潤現象。

7、管道試壓、試漏:

管道試壓前,管道內充滿水,排除管內空氣,經過24小時后方能進行試壓。

壓力管試壓標準:埋地鋼管試壓為1.25倍的設計壓力,且不小于0.4MPa;地上管道為1.25倍的設計壓力,不滲不漏,10分鐘壓降不超過0.5kg /cm 為合格。綜合試壓標準:以不小于5kg/cm 的壓力試壓,不滲不漏,每小時壓降不超過0.5kg/cm 為合格。

8、水泵、鼓風機安裝時需設置減振墊,水泵進出口設置彈性接頭。

9、設備間內設置滅火器,建議滅火器采用手提式磷酸銨鹽干粉滅火器,型號MF6,數量為兩組,由甲方提供。

10、其它未盡事宜,施工人員按現行有關標準、規范處理。

11、污水處理設備間占地約16平,甲方自建,距離污水處理設備10m內,設備間具備水電條件且有必要的保溫措施,供電電源

12、地上設備間與污水處理站之間需挖溝槽(溝槽寬0.5米,深暫定0.4米,長暫定10米),由土建方負責。

13、醫療污水化糞池出水口至污水處理站格柵池進水口之間的管道DN300、溝槽及檢查井由土建方負責;

醫院污水處理設備出水口至市政管網之間的管道DN300、溝槽及檢查井由土建方負責。

14、污水處理站頂板上方覆土需等污水設備及管道進場安裝完畢后方可回填平整。

15、污水處理站上方地貌恢復由土建方負責。

四、其他說明

1、地上設備間尺寸及位置暫定,視現場情況而定;設備間具備水電條件且有必要的保溫措施;供

2、電源(220/380V,50Hz)由土建方引至污水處理站設備間控制柜接線上端;

3、自來水(De25)由土建方引至污水處理站設備間內;

4、地上設備間與污水處理站之間需挖溝槽(溝槽寬0.5米,深暫定0.4米,長暫定10米),由土建方負責。
